Виды и типы опор линий электропередачи

Оборудование линий электропередач (ЛЭП и ЛЭС) состоит из множества компонентов, среди которых ключевую роль играют опоры. Их правильный выбор и конструктивное исполнение гарантируют безопасность, устойчивость и долговечность электросетей в любых условиях эксплуатации. В этой статье мы рассмотрим виды деревянных опор, их конструктивные особенности, критерии выбора в зависимости от назначения и условий, а также современные технологии производства.

1. Виды опор ЛЭП по назначению

• Промежуточные опоры — воспринимают вес проводов и обеспечивают стабильность на трассе.

• Анкерные опоры — фиксируют линию при ветровых и снеговых нагрузках.

• Угловые опоры — позволяют изменять направление трассы.

• Концевые опоры — завершающие элементы линии, обеспечивающие закрепление проводов.

• Специальные опоры — для платформ, транспозиции кабелей и других нефункциональных задач.

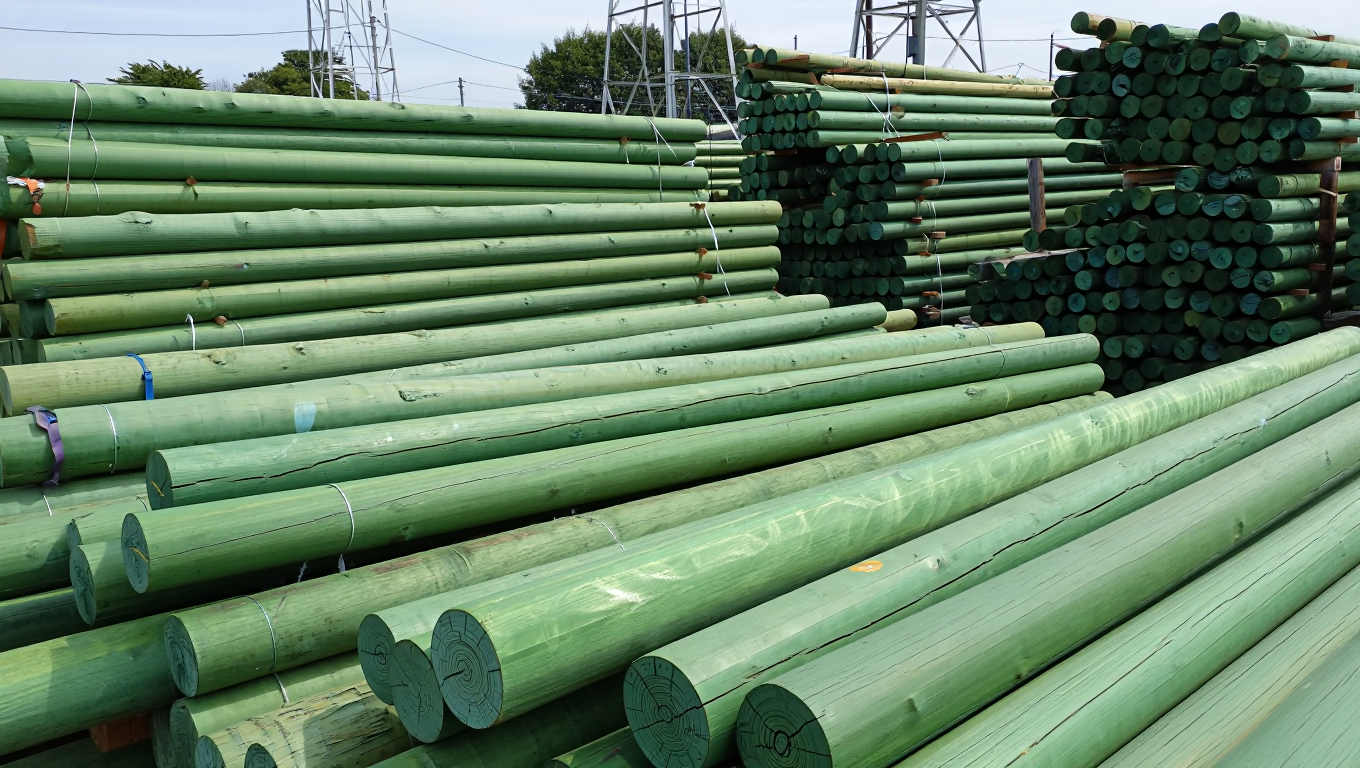

Материал: дерево

Дерево — традиционный и эффективный материал для изготовления опор. Используются хвойные породы, преимущественно сосна, обработанная в автоклавной пропитке по стандарту ГОСТ 9463–2016  Для пропитки применяются антисептики группы ССА, что обеспечивает защиту от гниения, вредителей и неблагоприятных условий

Преимущества деревянных опор:

• Легкость – проще транспортировать и монтировать.

• Гибкость – при падении менее вредны по сравнению с бетонными.

• Дёшевизна – до 2–3 раз дешевле металлических и железобетонных аналогов

• Долговечность – срок службы до 40–50 лет при качественной пропитке

• Об экологичности – обработка по ГОСТ безопасна при правильной эксплуатации.

Конструктивные особенности

Деревянные опоры изготавливают по ГОСТ 9463–88 и ГОСТ 20022–2016
Типовые параметры:

• Длина: 6–12 м

• Диаметр верхнего торца: ≥ 160 мм, нижнего – ≥ 225 мм

• Обработка: вакуум–давление–вакуум (ВДВ)

Производственные технологии

Полный цикл производства опор включает:

1. Отбор и сушка древесины.

2. Окоривание и механическая обработка (торцовка, сверление).

3. Пропитка в автоклаве (антисептик ССА) по ГОСТ 20022.0–2016

4. Контроль глубины пропитки химреактивами.

5. Проверка на изгиб на стендах

Как выбрать деревянные опоры

При выборе учитывают:

• Класс напряжения — до 110 кВ допустимы деревянные опоры

• Климатические условия — для северных регионов подходят сорта с морозостойкой пропиткой

• Условия монтажа — складские и монтажные условия требуют качества транспортировки и установки.

• Срок службы — изделия с пропиткой ССА служат до 50 лет .

Производство на РШПЗ

Рязанский шпалопропиточный завод (РШПЗ) выпускает до 15 000 м³ деревянных опор в год
Мы обеспечиваем:

• Строгое соответствие ГОСТ и ТУ.

• Полный цикл обработки и контроля качества.

• Различные длины и диаметры, серийные и проектные решения.

Деревянные опоры – надёжный и проверенный выбор для ЛЭП и ЛЭС с напряжением до 110 кВ. При производстве по ГОСТ и обработке в автоклаве срок их службы достигает десятков лет. РШПЗ предлагает качественные деревянные опоры с гарантированным качеством, большим выбором типоразмеров и логистикой по всей России.

Свяжитесь с нами по телефону +7 4912 47‑06‑15, электронной почте post@rshpz.ru или через сайт для детальной консультации и заказа.
